Ｃ６２　１５／１６号機組立見本

キット組立に必要な工具のご紹介

卓上万力（マシンバイス）

卓上万力（マシンバイス）

・車輪挿入に欠かせない道具として卓上万力が挙げられます。通常の万力に比較して平行に圧入できるので、上記の工作には絶対必要です。選ぶときには、締める時にガタや遊びの無いものを選びましょう。値段は高いですが、1個あれば一生持ちます。

万力

工具専門店で購入できます。価格は４０００円ぐらい〜

ニッパー

ニッパー

・板部品を切り離すのに使用するニッパーです。通常の電工用ではなく片刃のタイプを使用します。左側が通常の片刃ニッパーで、右側はプラモデルのゲート切り離し用のニッパーです。どちらかというとプラモデル用のほうが使いやすいかも知れません。
実際に真鍮板から部品を切り離す時は、刃の部分に油を差すとパチンパチンと気持ちよく切り落とせると思います。刃がダメになってくると切り口がつぶれた感じになりますから、そうなったら、そろそろ変え時のサインです。なお、ステンレスのパーツの切り出しの際は左側のタイプのほうが若干ですが、長持ちします。

ニッパー

値段は2000円前後のものが使い安いです。ホームセンターや模型店で扱っています。特にプラモデル用は模型店のほうがそろっています。

フラットノーズプライヤー

フラットノーズプライヤー

・説明書の指示に従って、スジ部分を折り曲げる際に使用する工具です。商品を選ぶ際に注意する点は、�ゞ瓦猊�分にギザギザの加工のされていないもの　��挟んだ時に重なった部分がピッタリと重なり、隙間のないもの　以上の2点です。写真の上部に写っているものは一般的にフラットノーズプライヤーと呼ばれており、ＤＩＹショップで購入できます。できれば、ステンレス製のものを選んでおくと錆びにも強く使い勝手も良いでしょう。また、写真下のものは通常のプライヤーに、キットに入っていた燐青銅板のランナー部分をハンダ付けしたもの。長手の折り曲げには大変重宝いたしますので、1本作っておくと便利です。そのほか先細になっているものも、使いやすいと思いますが、前２者に比べると頻度は低いです。

フラットノーズプライヤー

値段は1500円ぐらいから各種発売されています。商品はホームセンターなどで各種扱っております。

棒ヤスリ各種

棒ヤスリ各種

・ニッパーから切り出したランナー部分の成形や、寸法の微調整などに使用する工具で、油目と呼ばれる一番細かいタイプがキット組立に必要です。形状は平ヤスリが最も使用頻度が高いです。12本組と呼ばれる小型の形状のものが使いやすいでしょう。ただしセットで買うと不必要なものも出てきてしまうためバラ売りのものを求めるといいと思います。銘柄はスイスのバローベ等が切れ味について定評があります。しかしながら、最近では100円ショップでもこの種のヤスリを扱っている場合があり、使い勝手もなかなかよいものもあります。写真の黒い柄のものがそれで、超高級品ほど目は細かくありませんが、値段以上の価値はありそうです。
その他の形状では三角,四角,目立などありますので必要に応じて揃えると良いと思います。なお、鉄ヤスリ以外に紙ヤスリ（耐水ペーパー）もあれば便利です。ナンバープレートの磨きだしには800番ぐらいがあると良いでしょう。

棒ヤスリ各種

価格は通常800円ぐらいから各種値段のものが販売されています。ホームセンターや模型店で各種取り扱っています。

丸ヤスリ

丸ヤスリ

・金属ヤスリは別項でご紹介いたしましたが、ここでは丸ヤスリのみご紹介いたします。当社キットでは動力を組む時、車輪を車輪座に挿入します。車輪座はあらかじめ塗装した後、車輪が入る部分を2,5ｍｍのリーマーなどでさらう様に指示されております。リーマーは比較的手に入りづらいので、写真の丸ヤスリで十分代用可能です。
写真の丸ヤスリは、株式会社オリエントの140ｍｍの12型で、ヤスリ部分の最大径が約2,5ｍｍとリーマーの代用ができます。（2006年3月に池袋の東急ハンズで購入）
これを使って、車輪座断面の塗料をきれいにはがし、また表面の乱れを矯正することで車輪を嵌めた時にスムースに回転させるとともに集電の向上を図ります。

丸ヤスリ

価格は1,000円ぐらいだったと思います。買ったのは東急ハンズでした。

ピンバイス，ドリル，タップ

ピンバイス，ドリル，タップ

・当社のキットはネジキリ加工を行う必要があります。一般的にＮゲージの場合カプラー取り付けネジが１,2ｍｍ、蒸機のラジアスロッド固定に1,0ｍｍ、そのほかはほとんど1,4ｍｍです。とりあえず蒸機以外なら1,４ｍｍと1,2ｍｍがあればＯＫで、16番を組む場合あと2,0ｍｍがあればよろしいかとおもいます。
ドリルの刃は0,3ｍｍから0,5ｍｍくらいがあれば、ハンダで穴が埋まった場合の再生用に使用できます。また、オプションの部品を取り付けるための穴あけも上記の径のものを中心に揃えると良いでしょう。
ドリルの刃やタップをくわえるための工具がピンバイスです。写真の下2点はやや大型のもの、上の2つは小径用です。使用するドリル径にあわせてピンバイスの使い分けが必要です。

ピンバイス

ドリル刃0,3ｍｍは800円〜
タップ1,4ｍｍは700円〜
ピンバイスは小径用500円〜
いずれもホームセンターや東急ハンズのような工具を扱うお店で各種扱っています。

ハンダゴテ

ハンダゴテ

・ハンダゴテのご紹介です。ＮゲージやＨＯナローの組立キットでは写真のように４０Ｗのコテで十分です。写真のこては大洋電器産業の製品です。

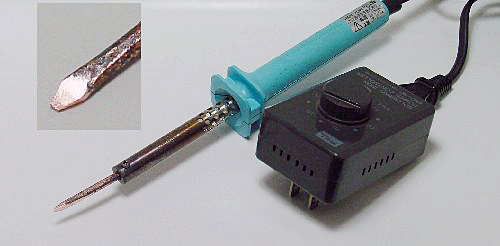

製品についているチップ(先端部）は電子部品をハンダ付けしやすい形状になってますが、鉄道模型にはあまり向いてません。そのため取り付けネジをはずして既存のチップははずしてしまいます。かわりに４ｍｍの銅棒をホームセンターなどで買い求めて適当な長さ（全長７〜９ｃｍぐらい）に切ってチップにします。先端は金床の上でたたいて写真左上のようにたたいておきます。たたくことで、組成が密になり、先端部が減りづらくなります。単に削っただけでは使用中にどんどん減っていってしまいます。先端をたたいた後、ヤスリで好みの形状に成形します。形状は写真のようにマイナスドライバーのようにする場合と、斜めに刃刀状に成形する場合の2種類が多いようです。私は４０Ｗと６０Ｗはマイナスドライバー状、１００Ｗは刃刀状にしています。なお、当社のキットを組み立てる場合先端の幅は2,5ｍｍぐらいにしておくとハンダ穴にこて先が入りやすいようです。
後はコテに熱を入れて先端をハンダでメッキしておきます。こて先を交換して電気をいれると、3分もすると次第にこて先が黒くなってきます。フラックスをつけると元の銅色に戻りますから、すかさずハンダをこて先につけます。こて先１ｃｍぐらい全体にハンダがまわればＯＫです。余分なハンダは真鍮ブラシで払っておきます。こうするとこて先は常にハンダで覆われ、ハンダをすくった時コテにハンダが移りやすくなります。またこて先も減りづらくなります。なお、このハンダメッキはしだいに無くなってきます。また、フラックスや酸化物で黒くなりますので、そうなったらヤスリで先端を削り、もう一度メッキしなおしてください。毎回作業の前にはメッキ作業をすると良いでしょう。
そのほか電圧調整器（写真右）やはんだゴテを置く台も必需品です。
なお、こては作業が終わったら、コンセントを抜き、冷えたらすぐ、コードを束ねて片付けます。かならず、コンセントを抜く癖だけはつけるようにしましょう。また、小さいお子さんが加熱中に触れないように注意してください。

ハンダごて

値段は１５００円ぐらいです。コテ台は安いものは４００円ぐらい、そして電圧調整器は２２００でした。いずれもホームセンターのハンダのコーナーに置いてあります。

ハンダ

ハンダ

・ハンダ付けに不可欠なのが、はんだです。これも種類が大変多く選ぶのが大変ですが、錫６０〜６３％のものが主に使われているようです。形状も糸状のものや棒状のものなど各種あります。最初のうちはハンダがすくいやすい糸状のものが良いかもしれません。鉄道模型のハンダづけでは、配線の作業以外は通常ヤニなしハンダを使用します。
ハンダは鉛が含まれています(一部鉛フリーのものも出回ってはいますが）。誤って飲み込んだりしないよう取り扱いには注意してください。

ハンダ

値段は大きさや種類によって大きく異なります。少量のものでしたら100円ぐらいで販売しているものもあります。ホームセンターのハンダのコーナーにあります。

フラックス

フラックス

・写真はハンダ付けに必要なフラックスです。通常は液体ですので、ハンダ付けしたい部分にフラックスを少量つけて、ハンダをすくったコテをフラックス部分にあてます。するとジュッと音をたててフラックスは蒸発し、ハンダが流れます。
フラックスも各種類発売されていますが、ステンレス用が、よりハンダが流れやすいように思えます。なお、フラックスは酸性のものが多いので、作品は毎回の作業の最後に温水等で洗い、フラックスが残らないようにします。また、衣類につくと後で色がかわったりするので注意しましょう。

フラックス

価格は５００円ぐらいから各種販売しています。

マッハ模型　キサゲ刷毛

キサゲ刷毛

キサゲ刷毛

・ハンダを削るための道具です。マッハ模型の製品で、線径が0,06ｍｍの一番細いものが使いやすいです。歯ブラシの先と同じように、先端が反ってしまうと削れなくなります。反ったものを無理に使うと逆に傷がつきやすくなりますので、先端を常にグラインダーで削っておきます。グラインダーが無い場合はひとつの方法として、反ってしまった部分をハンダで固めてしまい、付け根部分からダイヤモンドヤスリなどで削ってしまうという手もあります。このキサゲ刷毛の細線はステンレス製で、折れたものが刺さると猛烈に痛く、非常に危険です。くれぐれも、ニッパーなどで切り落として飛ばすことのないようにしてください。それさえ守っていただければ、ハンダ付けには欠かせない最重要工具のひとつに数えられるほど便利な工具です。

トラックバック (366)

ハンダ吸い取り線

ハンダ吸い取り線

・ハンダ付け作業中にハンダが大量に流れてしまうことはよくありますが、細かい模様の部分にハンダが入ってしまった時など、不必要なハンダの上にこの吸い取り線をのせ、上からコテをあてると、毛細管現象で吸い取り線にハンダが吸い取られてしまいます。キサゲ等が使えない所でこの吸い取り線は大活躍します。ただし熱が伝わりづらい時もあるので、そういうときには少し容量の大きいコテ（例えば６０Ｗなど）をあてると良いでしょう。

ハンダ吸い取り線

値段は長さによって随分異なりますが、安いものは300円ぐらいから。ホームセンターのハンダコーナーで購入できます。
